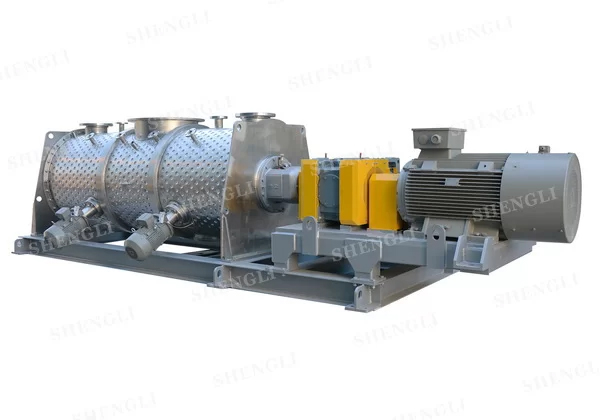

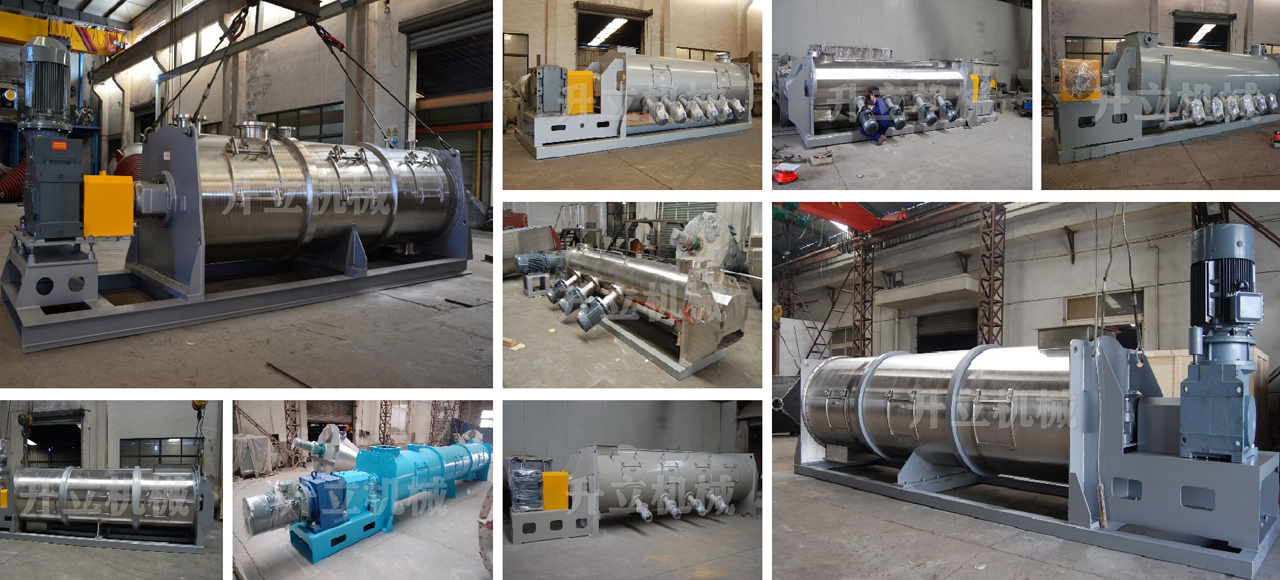

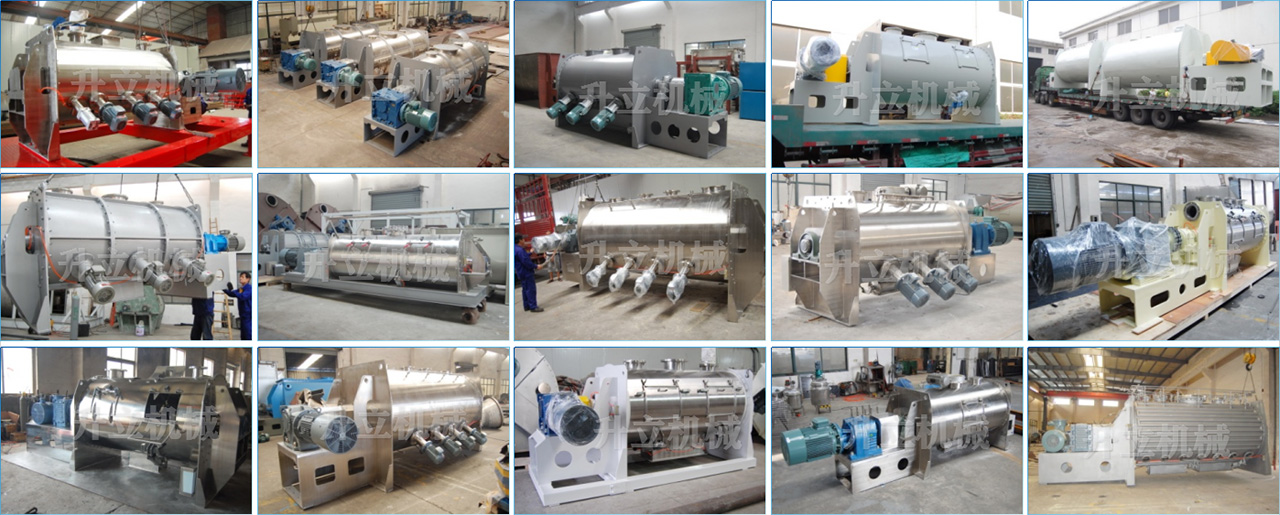

LDH 犁刀混合机

产品描述
犁刀式混料机能够处理固体粉料、粒料的混合,适应添加液体的批次混合工艺,在食品、化工、建材都有广泛的利用,应用于食品添加剂、预拌沙浆、堆肥技术、污泥处理、橡胶塑料、特种建材等产业尤为显著,强力的切削作用使其具备高性能的混合质量。
技术参数
设备全容积0.3~30立方米
每批次处理能力0.1~20立方米
每批次处理物料0.3~15吨
所用混合时间在3~15分钟
驱动配置功率3KW-160KW
设备材质可为316L、321、304、碳钢
一.选材方案

混合机可采用碳钢、锰钢、304不锈钢、316L不锈钢钢、321不锈钢以及 其它材质的钢材定制,并且不同材质也可以结合使用;设备选材时区分:与物料接触部分以及非与物料接触部分;混合机内 部还可以针对性增加如防腐、防粘结、隔离、耐磨等功能性的涂层或保护层;不锈钢表面处理分喷砂、拉丝、抛光、镜面等处理方式,并可分别应用于不同的使用部 位;

8

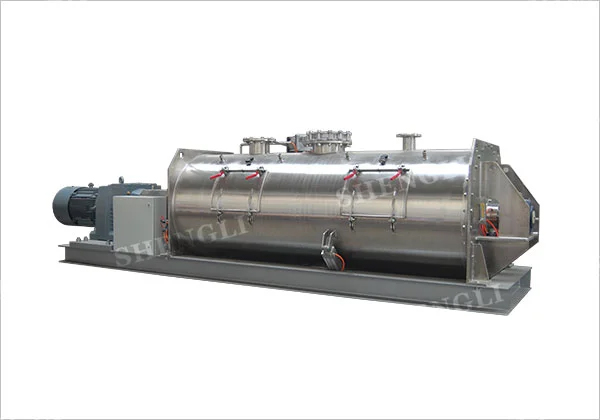

1:机体采用全不锈钢制作,内、外表面均镜面处理  2:机体采用全不锈钢制作,喷砂亚光处理  3:机体采用与物料接触部分为不锈钢制作  4:机体采用碳钢制作


二.驱动配置

混 合机根据物料性质、启动方式、以及搅拌方式配置不同能力、不同功率、不同输出转速的驱动装置。驱动电机选择有:普通电机、防暴电机、变频电机、高效节能电 机、高防护等级电机、以及异电 压下的电机;常用的减速机:R、K、F系列齿轮减速机、摆线针轮减速机、通用型齿轮减速箱、行星齿轮减速器;常用的连接方式:直联式、皮带轮连接、液力耦 合器连接。

9


三.搅拌装置

犁刀混料机的犁式刀头为可拆卸式,可达到快速更换的效果;犁刀进行耐磨处理,更适应于磨损比较快的工况。 混合机也根据不同的物料性质可配置不同的搅拌器。 主轴搅拌器:普通犁刀式、锯齿式犁刀、刮板剃刀;高速剪切飞刀:多片式十字刀、双叶莲花刀;

10


四.放料装置

卧式犁刀混料机常规配置气动曲面翻板阀,当阀门关闭时,阀门的曲面翻板完全贴合筒体弧面,在搅拌过程中,没有多余的搅拌死角,使混合物料更加均匀。阀门的驱动可区别为手动、气动、电动三种。 供参考的阀门还有粉体球面阀、滚筒阀、梅花错位阀、粉体蝴蝶阀、旋转喂料阀等。

11


五.辅助组件

混料机可加装多种组件使用,常用的有盘管蒸汽夹套、蜂窝耐压夹套、循环介质夹套、在线取样阀、高速飞刀、温度探测、称重系统、除尘净化等组件。混合机的夹套依照不同的热源介质采用不同形式的夹套,可升温可冷却,最高温度在250摄氏度内。 添加少量液体时,需配置喷液喷雾装置,更有利于液体均匀的分散混合于主料内。 喷液系统由压力源、储液罐、喷头三种基本组成模块。

12


六.动轴密封

混料机设计3种密封模式:填料密封、组合式气密封、机械密封;用以解决颗粒、粉末、微米级粉末、液体、浆料状态的主轴密封。

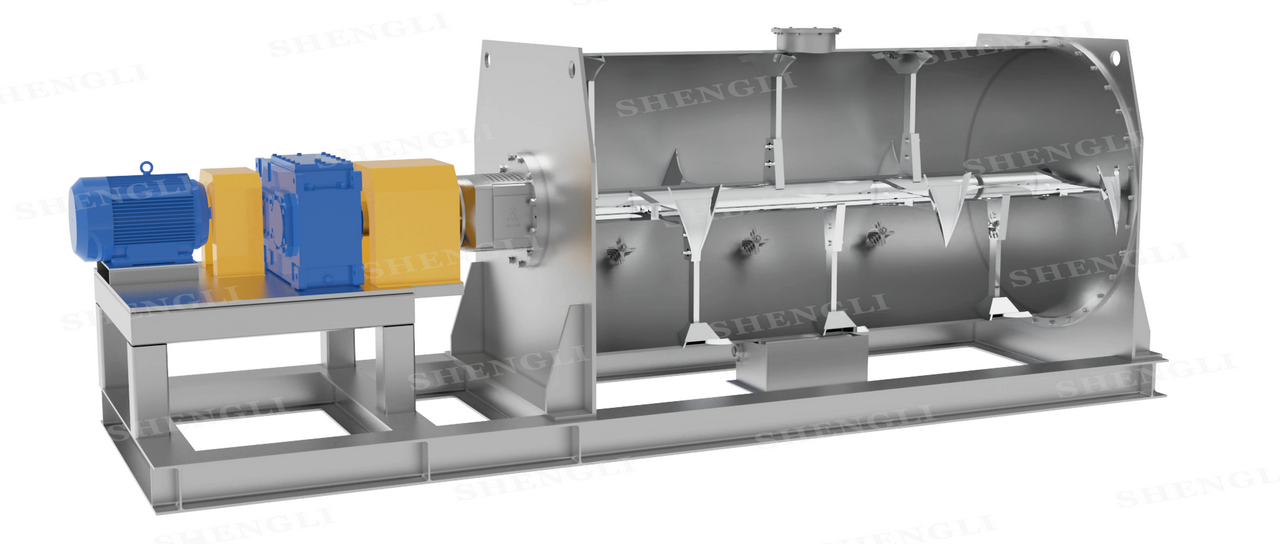

犁刀式混料机为单轴式强制搅拌设备,主轴上安装有多组犁刀式搅拌器,并且错位连续安装,结构上避免了搅拌死角,运转时,更产生了不间断式的漩涡离心作用力,错位的犁刀持续搅拌,漩涡离心物料流不断重叠、击散,致使物料沸腾,并行成对流循环,快速的搅拌物料。 结团性物料如纤维或受潮结团、加液凝聚的粉料,通过在犁刀混料机内安装的高速飞刀,结合犁刀搅拌器搅拌物料时形成的对流循环作用,对结团性物料进行打散、分离。 高速飞刀安装于犁刀混料机筒侧向下45度角,刀头伸入筒内,在搅拌时,物料受犁刀驱赶至飞刀有效范围,受飞刀高速剪切。

116   117

118


119   120

121

1、确定每批次混合的物料体积,范围在0.1-20立方米,选取相应规格的设备。
2、选取设备制作材质,材质分:与物料接触部分、不与物料接触部分,设备其它部件保持原有材质。
   材质依据物料性质、工况要求、卫生级别等因素决定,常规有碳钢、304/316L/321不锈钢材质选定后依据要求确定表面处理要求。
3、根据物料的比重、流动性等性质,以及启动标准来确定配置的驱动能力。 启动标准分:重载启动、空载启动。
4、依据实际工艺情况,增加辅助功能组件,如喷液、加热/冷却、等。
5、设计设备的开口要求,如加料口、清理口、排气孔等
6、选择出料模式以及驱动方式,分手动、气动、电动
重要提示:设备的选型是比较重要的环节,应尽可能提供物料的详细信息,以及工艺安排,以便我公司专业人员为您提供优质的技术服务。

04


配置1:使用吨袋原料,行车吊装,结合除尘器直接进行投料;
配置2:架设多层平台,人工拆袋投料,混合出料后采用吨带包装机;
配置3:最简易使用混合设备,直接投料直接放料,配置叉车装卸料;
配置4:使用人工投料平台,物料混合后螺旋提升入成品仓,下接包装设备;
配置5:采用真空上料方式,地面投料,混合出料后采用吨带包装机;
配置6:多级真空上料输送,混合储存后,再进行包装;
配置7:多层操作台设计,货梯送料,投料、仓储、混合、储存、包装,一体塔式结构;
配置8:采用斗式提升机送料,进混合、仓储、包装;
配置9:真空上料机投料、混合、仓储、包装,上下一体结构;
配置10:人工投料、混合、仓储、包装,上下一体结构;
